Zawias wpuszczany INVISACTA 310 3-D 120kg lakierowany na czarno RAL 9005 z nakładkami

Zawias wpuszczany z możliwością regulacji w trzech płaszczyznach (poziomej, pionowej oraz głębokości). Mechanizm zawiasu został wykonany z aluminium, a obudowa ze znalu. Zawias jest dostarczany wraz z czterema dedykowanymi nasadkami.

Zastosowanie

Model Invisacta 310 jest dedykowany do ciężkich drzwi drewnianych, bezprzylgowych o minimalnej grubości skrzydła 40 mm. Siedem osi obrotu stanowi gwarancję wieloletniej, bezawaryjnej pracy zawiasu.

Dokumenty techniczne i badania

Model Invisacta 310 został przetestowany na 200 000 cykli pracy. Jego wysoką jakość wykonania, wytrzymałość i niezawodność potwierdza Deklaracja Właściwości Użytkowych, opublikowana przez producenta - firmę OTLAV oraz certyfikat Stałości Właściwości Użytkowych wydany przez uznany niemiecki instytut ift Rosenheim.

Odporność ogniowa

Ponadto zawias został przebadany na 90 minut odporności ogniowej co sprawia, że może być stosowany w drzwiach przeciwpożarowych i/lub dymoszczelnych.

Wykończenie

Prezentowany model jest dostępny w wykończeniu lakierowanym na czarno (RAL 9005).

• Regulacja pozioma (mechaniczna): +/- 2 mm
• Regulacja pionowa (manualna): +/- 3 mm
• Regulacja głębokości (manualna): +/- 1 mm

Regulacja zawiasów nie służy do korekty błędów produkcyjno-montażowych zestawu drzwiowego.

Warto mieć na uwadze fakt, że minimalna głębokość frezowania w ościeżnicy, niezbędna do prawidłowego zamontowania zawiasów wynosi 30 mm, a głębokość frezowania w skrzydle 35,5 mm, tak jak zaprezentowano to na zamieszczonych obok rysunkach technicznych.

Średnica frezu i prowadzenia

Przy wykonywaniu otworów rekomendowane jest zastosowanie frezu o średnicy 16 mm oraz prowadzenia frezu o średnicy 27 mm.

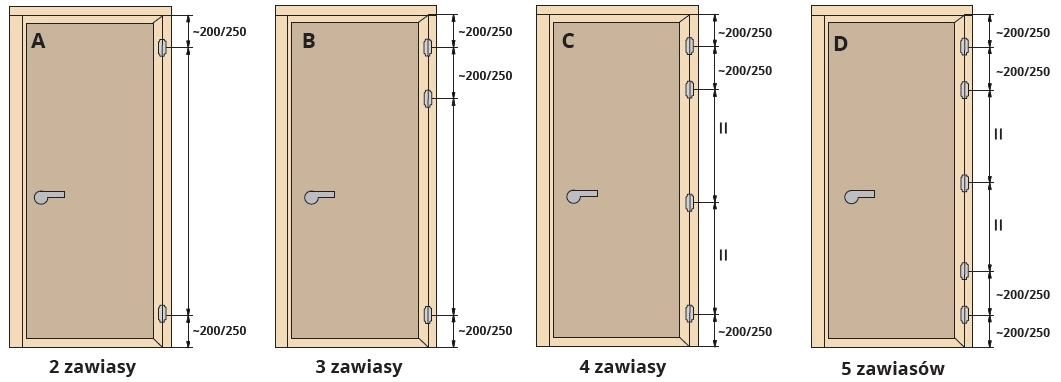

Prawidłowe osadzenie zawiasów

Poprawne i pewne osadzenie zawiasów oraz wyeliminiowanie ewentualnych luzów jest konieczne w celu zapewnienia prawidłowego działania w każdych drzwiach, nawet tych intensywnie użytkowanych.
